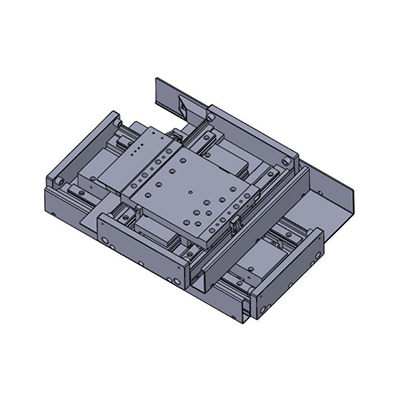

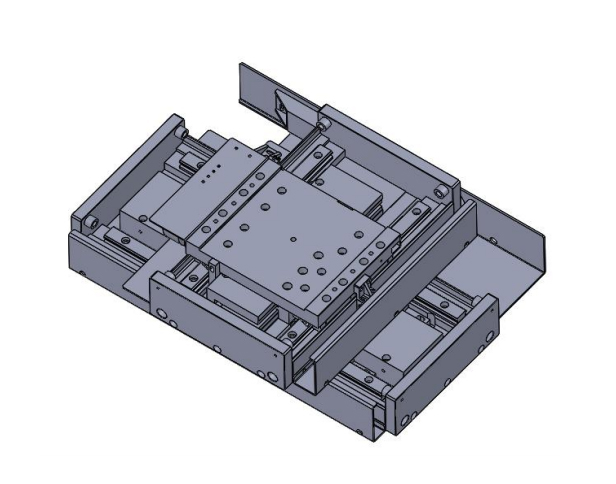

    • X-Y平台

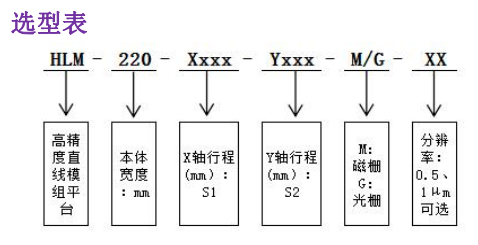

      系列型号:HLM-220-Xxxx-Yxxx-M/G-XX
      骏龙通用传动X-Y平台。
    • 技术参数

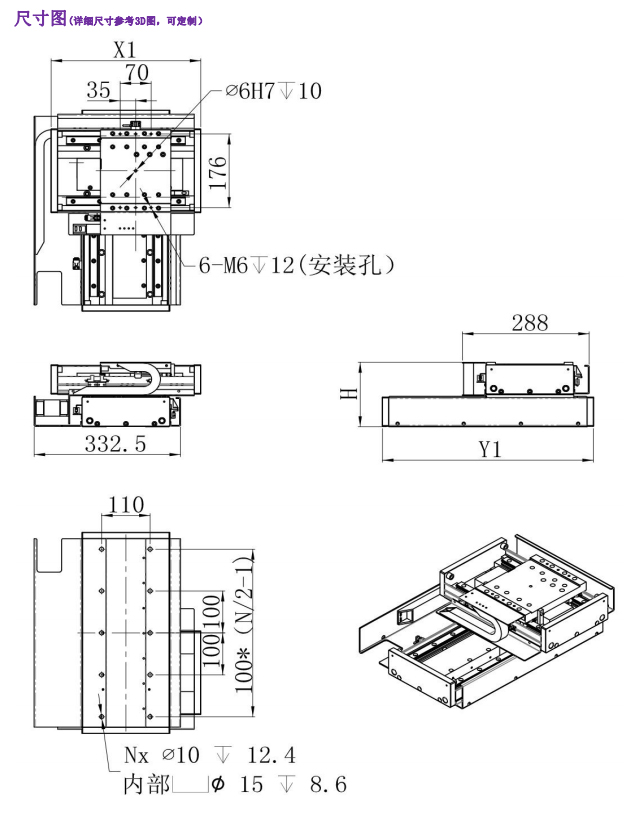

    • 外观尺寸
    • 功能特性
    • 电气连接


    电机选型-电气参数
    型号 \ 参数X轴Y轴
    UI4-12UI4-181
    持续推力 N112168
    峰值推力 N 633
    持续电流 Arms2.3
    峰值电流 Arms13
    极距 mm60
    最大速度 M/S3.54
    最大加速度 G3.54


    模组机械参数
    型号 \ 参数X轴Y轴
    UI4-12UI4-181
    平台总高H(mm)154
    有效效程S(mm)100200300200300400
    滑台长度B(mm)160200
    总长X1/Y1(mm)340440540480580680
    底座安装孔距(mm)100

    注:如需特殊尺寸,可根据要求定制
