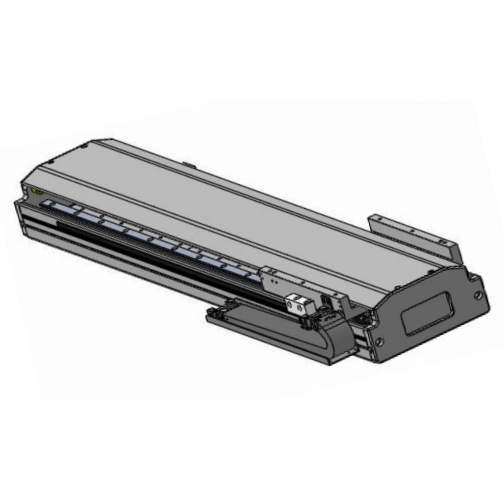

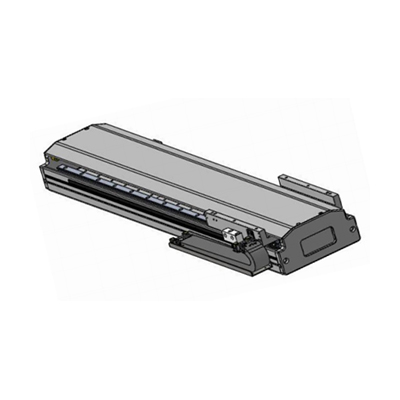

HLM170系列直线电机模组
系列型号：HLM170
骏龙通用传动HLM170系列直线电机模组。

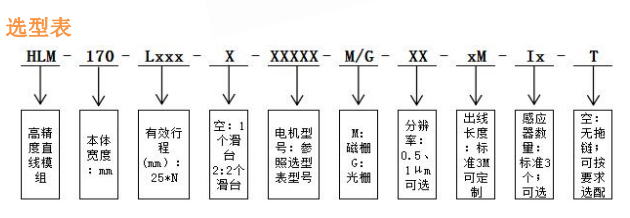

电机选型-电气参数
| 参数 \ 型号 | 平板 | U型 |
| FA60-109 | FA60-157 | FA60-205 | FA80-109 | FA80-157 | FA80-205 | UI3-61 | UI3-121 | UI3-181 | UI3-241 |
| 持续推力 N | 92 | 132 | 172 | 138 | 200 | 260 | 36 | 72 | 108 | 144 |
| 峰值推力 N | 300 | 452 | 604 | 471 | 720 | 948 | 144 | 288 | 432 | 576 |
| 持续电流 Arms | 3.4 | 3.2 | 3.2 | 3.3 | 3.3 | 3.1 | 2.3 |
| 峰值电流 Arms | 14 | 9.2 |
| 极距 mm | 24 | 60 |
| 最大速度 M/S | 3 | 3.5 | 4 | 3.5 | 4 | 4 | 2.5 | 3 | 3 | 3.5 |
| 最大加速度 G | 3 | 3.5 | 4 | 3.5 | 4 | 4.5 | 2.5 | 3 | 3 | 3.5 |

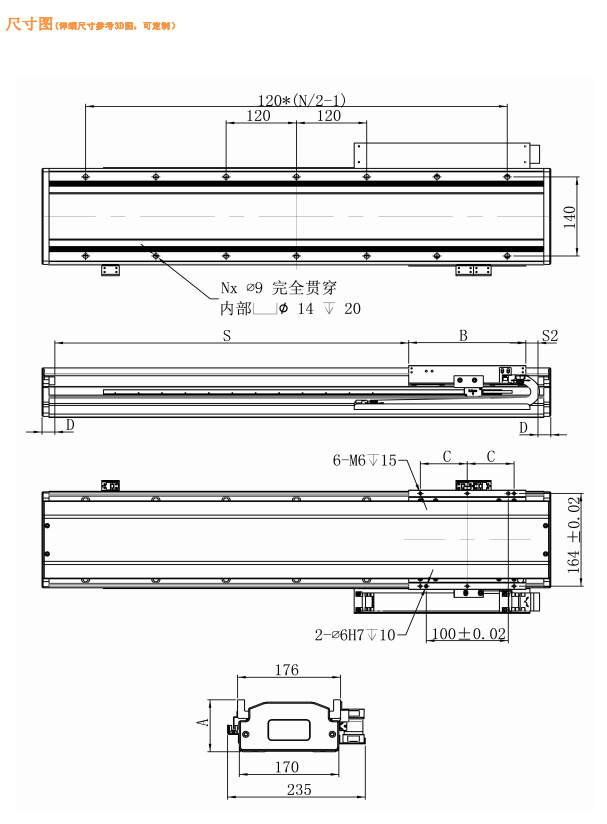

模组机械参数
| 参数 \ 型号 | 平板 | U型 |
| FA60-109 | FA60-157 | FA60-205 | FA80-109 | FA80-157 | FA80-205 | UI3-61 | UI3-121 | UI3-181 | UI3-241 |
| 模组总高A（mm） | 92 |
| 模组最大行程(mm) | 4000 |
| 滑台长度B（mm) | 140 | 170 | 220 | 140 | 170 | 220 | 140 | 140 | 200 | 260 |
| 有效行程S (mm) | 25*N（N=1、2、3......160) |
| 避让行程S2(mm) | 10 |
| 安装孔距C(mm) | 60 | 75 | 100 | 60 | 75 | 100 | 60 | 60 | 90 | 120 |
| 限位端距D (mm） | 22 |
| 底座安装孔距（mm) | 120 |
注：如需特殊尺寸，可根据要求定制
