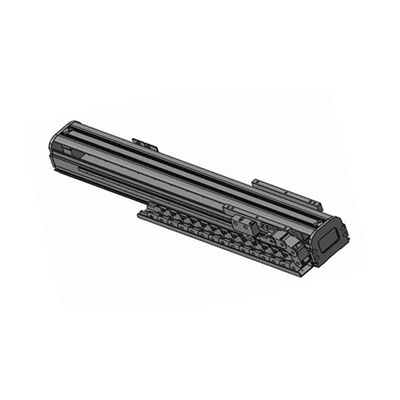

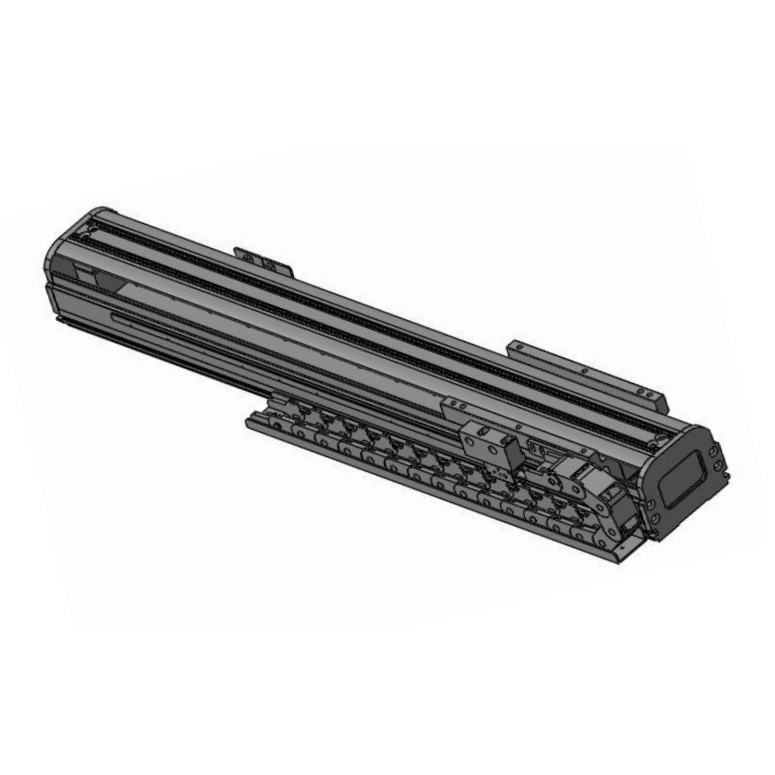

    • HLM85系列直线电机模组
      系列型号:HLM85
      骏龙通用传动HLM85系列直线电机模组。
    • 技术参数
    • 外观尺寸
    • 功能特性
    • 电气连接


    电机选型-电气参数
    参数 \ 型号圆杆
    D16-080D16-110D16-140D20-094D20-130D20-166
    持续推力 N101520182838
    峰值推力 N40608070110150
    持续电流 Arms0.620.59
    峰值电流 Arms2.5
    极距 mm6072
    最大速度 M/S11.521.522.5
    最大加速度 G11.521.522.5

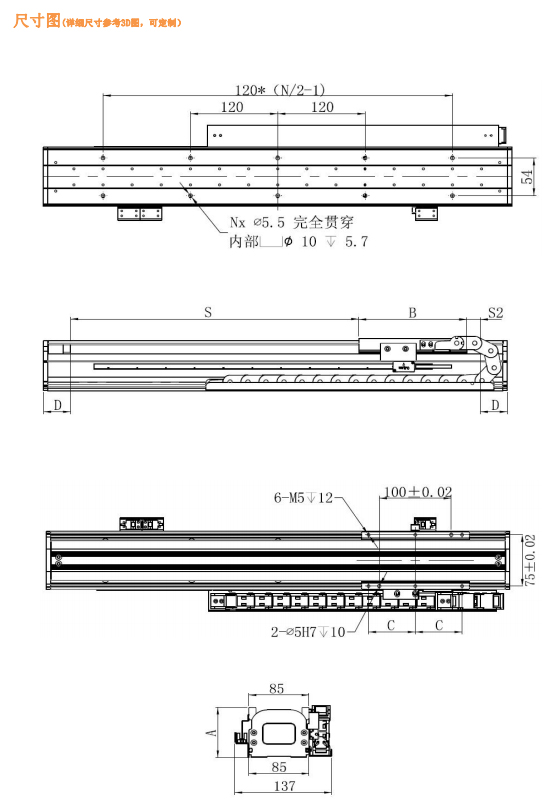

    模组机械参数
    参数 \ 型号圆杆
    D16-080D16-110D16-140D20-094D20-130D20-166
    模组总高A(mm)7688
    模组最大行程(mm)400600
    滑台长度B(mm)140140150140140180
    有效行程S (mm)25*N(N=1、2、3......16)25*N(N=1、2、3......24)
    避让行程S2(mm)10
    安装孔距C(mm)606065606080
    限位端距D (mm)42
    底座安装孔距(mm)120

    注:如需特殊尺寸,可根据要求定制
